カーナビに出力した際、普通のiPodだとノイズが乗って touch だと綺麗な件ですが、原因がわかりました。

iPod touch ではバッテリー駆動になっていた

というオチ(笑)。いやね、これまではAV接続コードとそれに付いてたシガーソケット→USB変換プラグ(ただし12V取り出しのみ使用)を使っていたんですね。で、今度のコンポジットAVケーブルは5VのUSBを使う必要があったので、これまでのAV接続コードは取り外して別の12V→USB変換プラグを使ったんです。が、このまま車を運転していると「もうすぐ電池が切れます」サインが・・・(笑)。接続はしてたけど給電されてなかったようで。

で、前に使ってた12V→USBプラグを試しにつないでみると、こちらではちゃんと充電されました。が、エンジンをかけていると鬼のようにノイズが乗るんです。うむむむ、普通のiPodで画像が汚いと思っていた大きな理由はこれだったのね。エンジンをかけずに車のバッテリーだけでナビとiPodを動かしてもうっすら同じ傾向のノイズは乗りますが、エンジンをかけたときはこの比ではありません。整流回路があんまり立派じゃないのか、それともスパークプラグのノイズが返ってきてるのか、いずれにしてもシガーソケットから出てきてる12Vはあんまり綺麗な波形ではなさそうですね。

てなわけで、とりあえず往復の通勤時間で touch のバッテリーを使い切ることはあんまりないと思うので、車では USB を接続せずに綺麗な画面で楽しむことにします。万一iPodのバッテリーが無くなっても電源に差し込んだり補助バッテリーを使うなりすればいいですからね。

(おまけ) 端子の比較

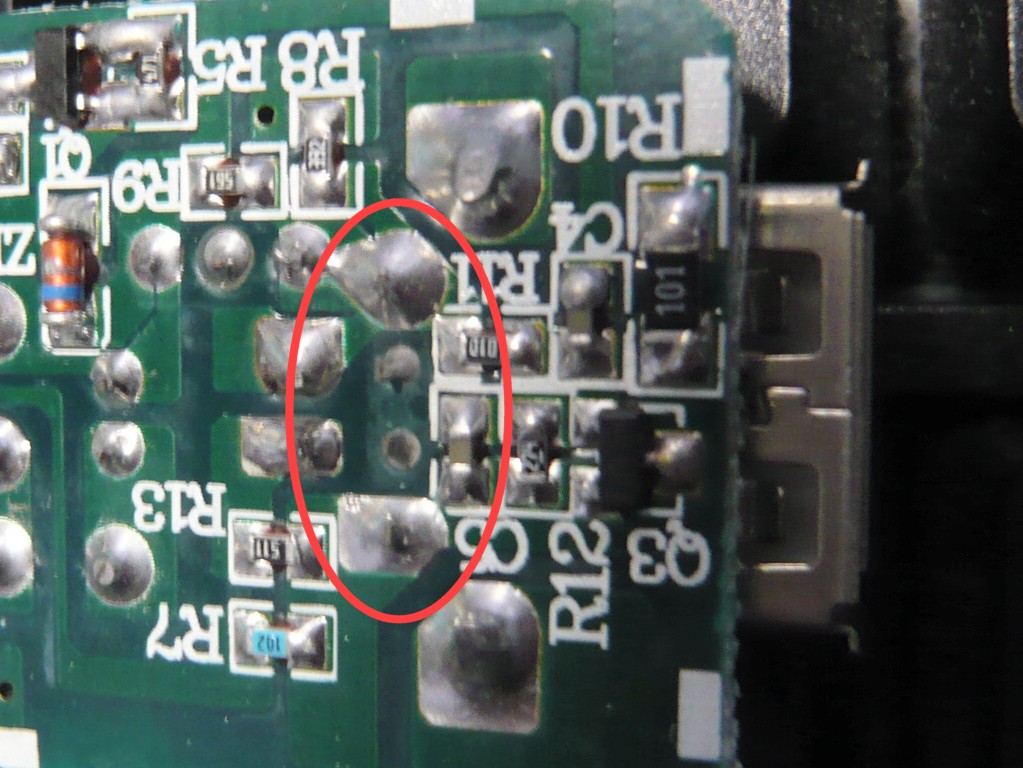

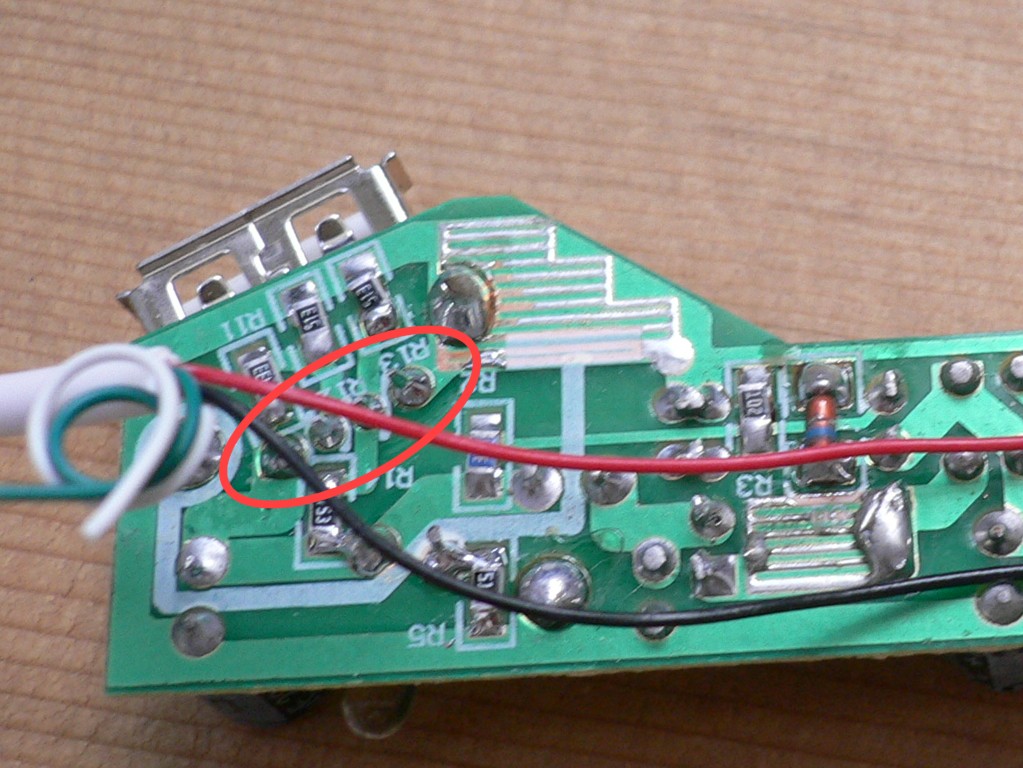

動かないほう データピンに何も繋がってない(笑)	動くほう 5Vを分圧している
